De rollen kopieermachine.

Hiermee kun je een pianola rol inscannen.

De scanner voor 88note kwam in 1991 gereed en is voornamelijk gemaakt door Fred Bernouw en K.R.

Onder een langwerpige lamp  is een staaf waarin 96 lichtgevoelige LED's zitten.

Hiertussendoor wordt middels een door de computer aangedreven motor in stappen van 0.5 mm de in te scannen pianolarol getrokken.

Tot heden zijn 88 note rollen gescand en gekopieerd met grote precisie.

De status van de LED's worden door dezelfde computer ingescand en  verwerkt tot een midifile.

Deze midifile is dan weer geschikt om uit te ponsen door de ponsmachine.

Midifile1    Ontstaan door een voorzet pianola voor een Yamaha Disklavier te zetten en hiermee deze midifile te produceren.

Midifile2     Een rol is ingescand en hierna een midifile van gemaakt.

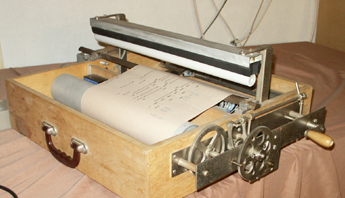

 Een aanzicht van de scanner

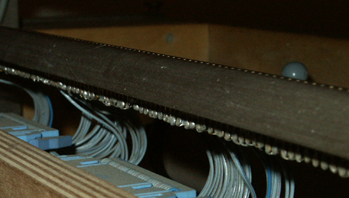

 Destaaf  met 96 led's

De tandwielkast, aandrijving tijdens het scannen

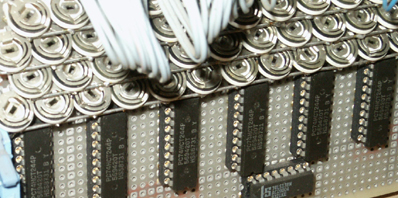

Alle led's zijn apart ingeregeld
